環錘式破碎機是一種帶有環錘的沖擊轉子式破碎機。環錘破碎機分為輕型和重型兩種。
PHQ（輕）型適用于莫氏硬度二級物料的破碎，包括煤、煤軒石、焦炭、爐渣、頁巖等。
PHZ（重）型適用于莫氏硬度五級以下物料的破碎，包括石灰石、磁鐵礦石，磷礦石等。
環錘不僅能隨轉子旋轉，還能繞錘銷軸自轉。 物料進入破碎機后，在破碎腔內受到隨轉子高速旋轉的環錘的沖擊而破碎，被破碎的物料同時從環錘處獲得動能， 高速度地沖向破碎板，受到第二次破碎，然后落到篩板上，受到環錘的剪切、擠壓、研磨以及物料與物料之間的相互碰撞作用，物料得到進一步的的破碎，并通過篩孔排出機外。不能破碎的雜物由環錘推人金屬收集器，由操作人員定期清除。出料粒度的調節，是通過更換不同規格的篩板來實現的。轉子與篩板之間的間隙，可根據需要通過調節機構進行調節。
-
傳動方式
電動機通過液力偶合器或彈性柱銷聯軸器直接驅動轉子。
-

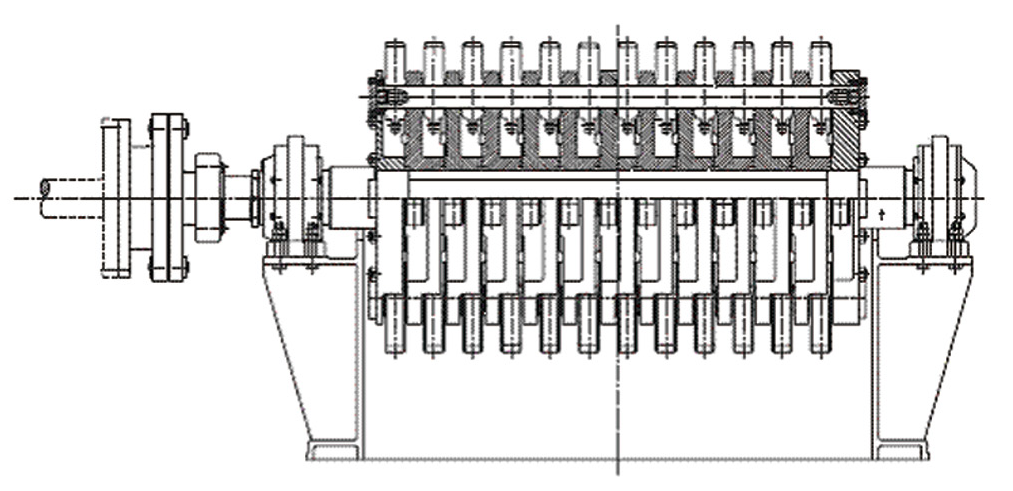

轉子
轉子由主軸、端板、隔板、錘銷、環錘等主要零件組成。環錘吊掛在錘銷上，錘銷安裝在端板和隔板上，端板和隔板用平鍵和螺母固定在主軸上。
-
機體

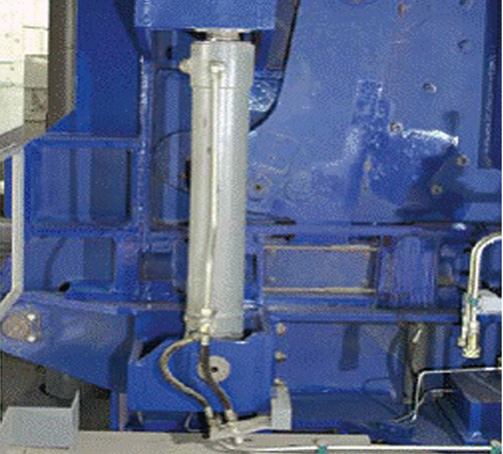

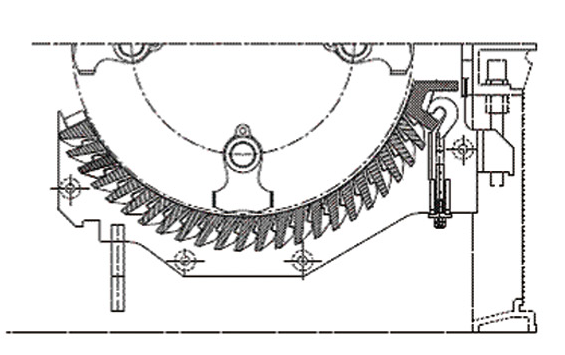

機體由上下機殼、破碎板、篩板、托板、反擊板、襯板等主要零件組成。破碎板和篩板安裝在托板上。托板的一端用軸支承在上機殼兩側的軸座上，另一端通過連接板與調節機構相連。襯板安裝在機殼兩側的內壁上，用以保護機殼不受磨損。破碎板、篩板、反擊板與轉子形成破碎腔。殼體可通過兩側的液壓缸打開，便于檢修。
-
調節機構
調節機構由蝸桿、蝸輪、指針、間隙指示牌等主要零件組成，用于調節并顯示轉子與篩板之間的間隙。
配有減震平臺，可大幅降低振動和噪音。
設有軸承溫度、振幅檢測的顯示箱，并可遠傳至主控室。
安地公司開發的破碎干燥系統，在破碎物料的同時，還可調整物料的溫度。
環錘式破碎機由驅動裝置、轉子、機體、調節機構等主要部分組成。
|
設備型號 |
生產能力(t/h) |
進料粒度(mm) |
排料粒度(mm) |
電機功率(kw) |
|
PHQ/Z1108 |
200 |
≤250 |
≤25 |
132 |
|
PHQ/Z1111 |
300 |
≤250 |
≤25 |
185 |
|
PHQ/Z1114 |
400 |
≤250 |
≤25 |
250 |
|
PHQ/Z1117 |
500 |
≤250 |
≤25 |
315 |
|
PHQ/Z1218 |
600 |
≤300 |
≤25 |
355 |
|
PHQ/Z1221 |
800 |
≤300 |
≤25 |
450 |
|
PHQ/Z1226 |
1000 |
≤300 |
≤25 |
560 |
|
PHQ/Z1229 |
1200 |
≤300 |
≤25 |
630 |
|
PHQ/Z1825 |
1400 |
≤400 |
≤25 |
710 |
|
PHQ/Z1828 |
1700 |
≤400 |
≤25 |
1100 |
|
PHQ/Z1831 |
2000 |
≤400 |
≤25 |
1200 |
